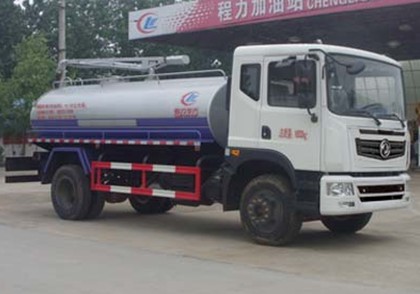

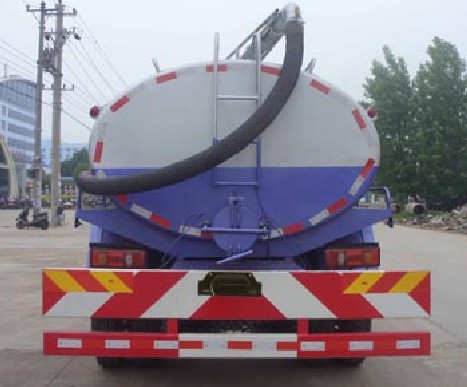

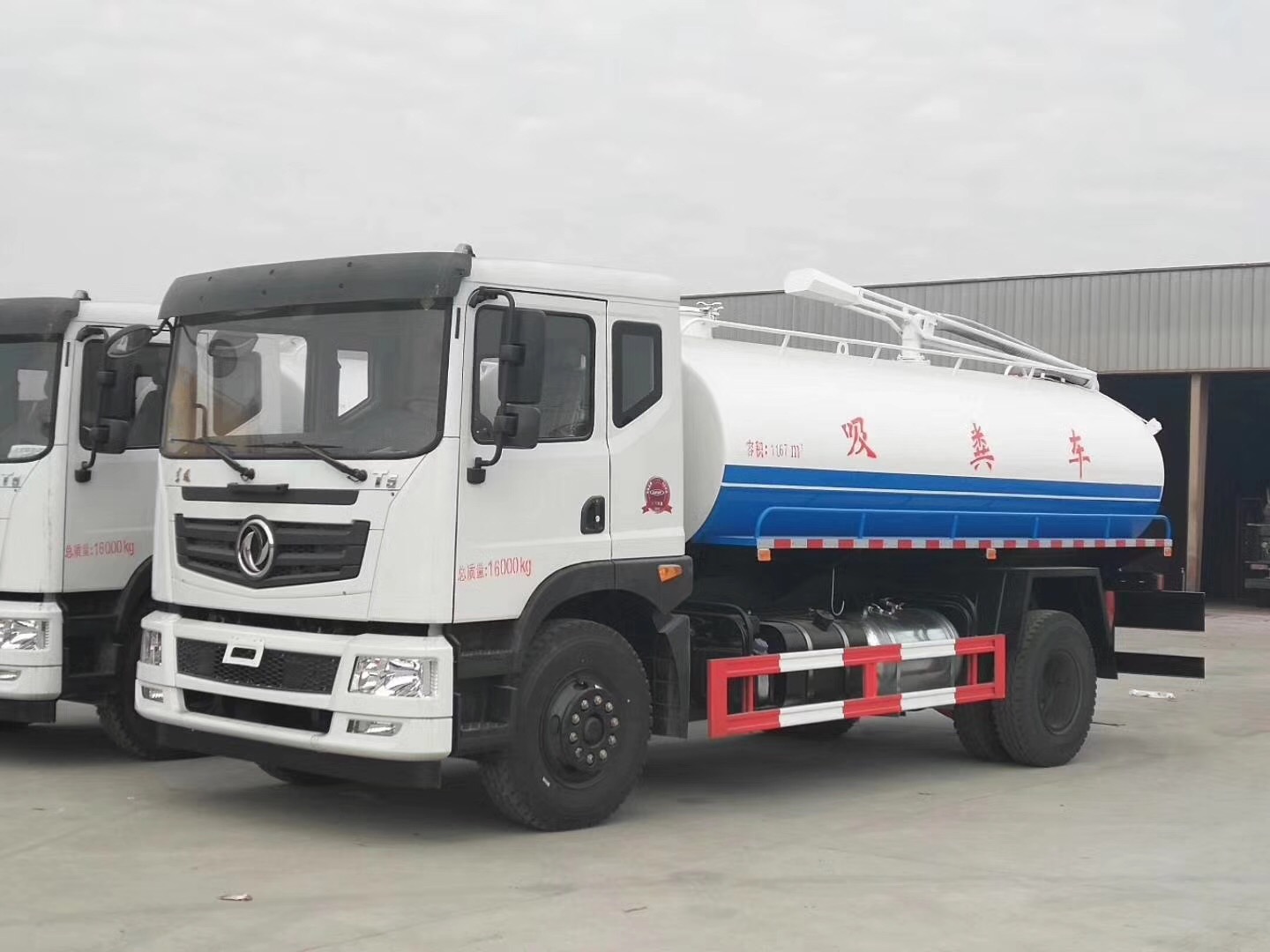

東風T5 13方吸糞車
東風T5 13方吸糞車
吸糞車廠家直銷電話：159-7276-7978吸糞車主要應用到化糞池，污水溝和下水道等環境下清理清潔工作的專用車輛，與灑水車，垃圾車，并稱為三大環衛車型。長期以來受到國家相關扶持政策的幫助和關懷，該類車輛不需交納購置稅。適用范圍：主要為城鄉環衛部門抽吸和運送糞便及其它污水。適用于抽吸糞便，污水、污泥漿和混有較小懸浮雜物的液體，適用于市政環衛、大中小型工礦企業，小區、學校，化糞池清理轉運，城市管道清理疏通，工廠沼液沼渣清理等。一、東風T5 13方吸糞車底盤配置：采用東風T5單橋153系列專用底盤制作，4X2驅動，5噸前橋，10噸后橋，4500mm軸距，陜齒小八檔變速箱，10.00R20鋼絲胎，T5新款2350mm霸氣加寬豪華駕駛室，電動玻璃，液壓翻轉，康明斯ISD180-50發動機，底盤型號可出EQ1168GLJ4/EQ5180GLVJ，環保公告和免征公告齊全。二、東風T5 13方吸糞車上裝裝置：吸糞車罐體是糞車的主體，其頂部開設有空氣孔，吸排孔。空氣孔與水氣分離器相通是空氣出入吸糞車罐體的通道。入孔平時密封著維修時可以打開，吸排孔上連吸糞膠管下連虹吸道糞液出入吸糞車罐體的通道。 吸糞車罐體兩側中部設有走臺箱，平時用于擱置吸糞膠管，維修時站立。吸糞車罐體內部裝有防蕩板，用以減少車輛行駛所引起的液體的劇烈晃蕩沖擊對吸糞車罐體及其車架連接部位損壞。前封頭設有觀察量管，便于監視裝載量，防止超載。吸糞車的排放有加壓排放和自流排放兩種方式，后蓋可打開并自卸罐體中雜質，抽吸效率高、自吸、自排及直灌等特點，操作快速、簡便 。 吸糞車罐體以剛性連接方式，安裝在車架上，兩者中間設有緩沖墊，可減輕車輛的振動對吸糞車罐體的損害。三、東風T5 13方吸糞車標準配置：儲污罐有效容積：13-14立方米吸糞管旋轉角度：360°抽吸深度：≥5米抽吸距離：≧5米吸污速率：5min以內吸滿排放方式：加壓或自流罐體可采用：碳鋼、不銹鋼。吸糞車專用部分由取力器、傳動軸、真空吸污泵、高壓成型罐體、油氣分離器、吊桿、放糞閥、吸糞槍，管網系統組成，并裝有真空壓力表、視污窗（管），洗手裝置。公司生產的吸糞車安裝進口防溢流裝置，防止糞便、污水因吸滿倒灌至真空泵系統。 吸糞導物管可360度旋轉，排放有加壓排放和自流排放兩種方式。四、東風T5 13方吸糞車選裝配置：根據客戶要求可選裝空調、防溢報警裝置、固液分離器、罐內防腐處理、灑水功能等。五、東風T5 13方吸糞車功能說明：吸糞車主要是由：罐體、真空泵、取力器、四通閥、水氣分離器、油氣分離器、回油箱、方向旋轉臂、鎖緊機構組成。1、罐體罐體是糞車的主體，罐體采用5mm—6mm厚碳鋼專用容積板制作，其頂部開設有空氣孔(內裝防溢閥)，人孔、吸排孔。空氣孔與水氣分離器相通是空氣出入罐體的通道。人孔平時密封著維修時可以打開，吸排孔下連吸糞膠管上連糞液出入罐體的通道。罐體兩側中部設有走臺，平時用于擱置吸糞膠管。罐體內部裝有防蕩板，用以減少車輛行駛所引起的液體的劇烈晃蕩沖擊對罐體及其車架連接部位損壞。前封頭設有視糞管，便于監視裝載量，防止超載。后封頭底部設有自流閥，平時密封著，清洗罐體時，可打開球閥讓污水自流排出。罐體以剛性連接方式，安裝在車架上，兩者中間設有緩沖墊，可減輕車輛的振動對罐體的損害。2、真空泵吸糞車真空泵是吸糞車上的關鍵元件，主要和取力器，三通四位閥等配合作業實現抽真空和向罐體內加壓作業。目前吸糞車上常用的都是單級旋轉油封真空泵，具有安裝方便，抽真空度高，效率高等特點。真空泵主要由泵體，轉子及其組建，泵殼，旋片，滑環，軸承蓋及密封裝置組成，轉子為易損件，為了方便拆卸修理，轉子回旋中心偏離于泵體中心。其工作原理是偏心轉子在取力器帶動下工作，把罐體吸入壓縮室，當壓力超過排氣口規定值后，壓縮室自動開啟，把壓縮空氣排出，這樣罐體內部空氣就被抽出，反復循環，罐體內部就形成真空。為了保證真空泵正常工作和避免污染，在生產吸糞車的時候還安裝了油氣分離器和水氣分離器來過濾壓縮氣體中的水汽和油氣。3、取力器吸糞車取力器的運轉，是靠發動機動力通過取力器，傳動軸來轉動，取力器安裝于變速器左或右側部，操作柄上部位于駕駛室中間板。這種取力器由輸入齒輪、輸入軸、中間齒輪、中間軸、輸出軸、輸出齒輪、拔叉軸、拔叉等及操作柄構成。輸入齒輪與變速器輸出齒輪是常嚙合副。起動真空泵前，將變速器輸出齒輪是常嚙副。起動真空泵前，起變速器掛入空檔，然后啟動發動機，分離離合器，打開取力器開關，此時拔叉軸前移，拔叉帶動輸出齒輪在輸出軸上，滑移而與中間齒輪嚙合，輸出軸靠花鍵與輸出齒輪傳給輸入齒輪，中間齒輪傳遞給輸出齒輪，在由輸出聯軸傳輸給傳動軸。從而帶動真空泵轉動。4、四通閥真空泵只能逆時針旋轉（面對車頭），要從容罐內吸入空氣，或者向罐內排出空氣，就需要利用四通閥。四通閥分別與罐體、真空泵、回油箱大氣相通。四通閥內設有隔板。改變真空泵的吸氣方向，當四通閥將罐體與真空泵相連時，糞車即進行排卸作業。5、水氣分離器水氣分離器位于容罐前頂部，后通容罐。它的內部設有輸氣管其管兩側開矩形孔，供空氣出入容罐。在抽吸作業時，容罐內空氣從矩形孔出來，體積突然擴大，流速降低，使水分子和空氣分離，可減少其對潤滑油和機件的危害。6、油氣分離器從真空泵排出的壓縮空氣具有較高的速度，沖破油膜層時攜帶了大量的油滴，為降低耗油量，防止污染設置了油氣分離器。油氣分離位于糞車車架右中部，前連真空泵，后通回油箱。油氣分離內設有擋油管。當壓縮空氣進入時，其體積突然擴大，流速降低，改變流向，通過多孔的擋油管流出，由于油氣分子的流速降低，對器壁，孔壁的撞擊加劇，重度大的油分子一部分及即附著于器壁，冷凝扣形油滴，順器壁及溢油管流入回油箱，經過初次凈化的壓縮空氣則流向回油箱上方。7、回油箱回油箱位于車架右中部，左通油氣分離器，右連四通閥。回油箱內設有擋油網，出入口不相通，從油氣分離器流入的壓縮空氣在這時必須通過多重障礙，才得以排向四通閥，由于回油箱的容積突然成倍增加，空氣流速明顯降低，加之擋油網等障礙，壓縮空氣中的油分子加劇碰撣，附著內壁和網面，然后流入底部，經過再次凈化的壓縮空氣則流向四通閥。回油箱的下方設有直通旋塞，可控制供給真空泵的潤滑油葉，還設有液位管，可觀察貯油量及油質狀況。8、方向旋轉臂方向旋轉臂位于容器后頂部，它由吊桿座，連接管配重塊，支撐架等部分構成，前接吸糞膠管，后通過吸管吊桿座可以運轉，吊桿可轉動360度。由于設置了配重塊，承受了吸糞管時的勞動強度，支撐管的兩端的連接管彎角呈 90，其彎曲外徑上均設有清陶孔，平時密封著，當吸糞膠管或吸管堵塞時，可打開清陶孔蓋，清除堵塞物。9、鎖緊機構鎖緊機構主要由固定裝置組成，其作用是保證清洗孔蓋的密封。固定裝置位于車架右中部下方，主要由操作桿、鎖緊銷，定位板等組成，兩者之間用拉桿、螺紋叉形接頭等連接。當操作桿后移時，拉桿前移，轉軸帶動板臂逆時針擺動，使清洗孔蓋緊緊堵住清洗孔，達到密封目的。操作桿上設有鎖緊銷、彈簧、拉桿及捏柄。當操縱桿后移，鎖緊鎖沿定位板外圈滑動到定位槽中時，被其后端的彈簧頂入位槽，由于鎖緊銷的五面受到約束，無法彈出，定位槽可以保證桿不致因行駛中的振動顛簸而后稱，實現緊功能。
六、東風T5 13方吸糞車整車技術參數：
程力威牌CLW5161GXET5型吸糞車
【主要技術參數】
產品商標
程力威牌
公告批次
302
產品名稱
CLW5161GXET5型吸糞車
產品號
ZM9475NA03L
總質量(Kg)
16000
罐體容積(m3)
11.67
額定載質量(Kg)
8900,8965
外形尺寸(mm)
8400×2480×3200
整備質量(Kg)
6905
貨廂尺寸(mm)
××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3.2
載質量利用系數
接近角/離去角(°)
24/10
前懸/后懸(mm)
1450/2250,1250/2250
軸數
2
軸距(mm)
4500,4700
軸荷(Kg)
5600/10400
最高車速(Km/h)
90
其它
1,罐體有效容積11.67立方米,罐體外形尺寸(長×長軸×短軸)/軸距的對應關系為(5300×2200×1420)/4700,;整車長度//軸距/前懸的對應關系為(mm):8400/4700/1450;軸距變化引起的質量變化在3%以內,可忽略不計。2,側防護及后下部防護裝置均采用Q235A材質,均采用焊接連接,后下部防護尺寸:150×50(mm),離地面高度510mm。3,ABS的型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。4,文字噴圖位置,車輛顏色及局部細節可變化。5,隨底盤選裝駕駛室。6,專用裝置:罐體,用于抽排污水、糞便、油污、泥漿等各種流體。
【底盤技術參數】
底盤型號
EQ1168GLJ4
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風汽車集團有限公司
外形尺寸(mm)
6850×2480×2970
輪胎數
6
接近角/離去角(°)
24/12,26/14
輪胎規格
10.00R20
鋼板彈簧片數
9/11+8
前輪距(mm)
1910,1760,1940,1960,1810
燃料種類
柴油
后輪距(mm)
1860,1690,1750,1800
排放標準
GB17691-2005國Ⅴ,GB3847-2005
發動機型號
發動機生產企業
排量(ml)
功率(Kw)
ISD180 50
東風康明斯發動機有限公司
4500
132
吸糞車廠家直銷電話：159-7276-7978
