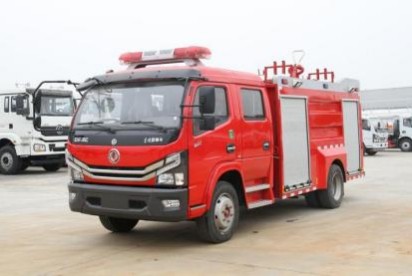

東風多利卡5噸水罐消防車_楚勝牌CSC5110GXFSG50/E6型水罐消防車
作者：東風多利卡5噸水罐消防車 來源：楚勝消防車廠家 日期：2025/4/22 16:58:08 人氣： 標簽：東風多利卡5噸水罐消防車 楚勝牌CSC5110GXFSG50/E6型水罐消防車楚勝牌 CSC5110GXFSG50/E6型水罐消防車
技 術 規 格 書
楚勝汽車集團有限公司
一、整車描述
1、概述：
5噸消防車采用東風汽車股份有限公司 EQ1125SJ8CDC 型二類汽車底盤，
改制雙排駕駛 室，乘員 3+3 人，該車駕乘舒適輕便。上裝采用外露式水罐
，整車載液量為 5000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發
動機型號為D30TCIF1，最大功率 125kW,通過萬向聯 軸器驅動安裝在汽車
尾部泵房里的茸申CB10/30 型常壓消防泵，可在 1.0MPa 下穩定輸出30L/s
的流量；車頂安裝 PS8/30W 型消防炮，流量 30L/s，對應壓力 1.0MPa，
最大承壓 1.3MPa，射 程 60m，可 360 °旋轉；同時該車具有比功率大、
綜合性能強、操控集中簡便等特點。
整車主體框架采用優質 20#型鋼二氧化碳保護焊焊接而成，保證整體骨架
結構強度高， 牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框
架，裙邊采用整體防護結構，美 觀可靠，箱體內表面使用帶有大花紋的經
陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊 等工藝處理，保證器材
箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振
動、防脫落、 防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊
、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、
多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合 GB7258 規定的GB/T3181《漆膜
顏色標準》中 R03 大紅色要求。顏色為駕駛室和車體消防紅色，器材室內
部為淺灰色，鋁制卷簾門鋁的顏色， 底盤架為黑色，輪輞為銀色，擋泥板
、保險杠為灰色。
整車消防性能符合 GB7956 要求；底盤通過國家強制性產品認證；發動機
排放符合國VI 標準。

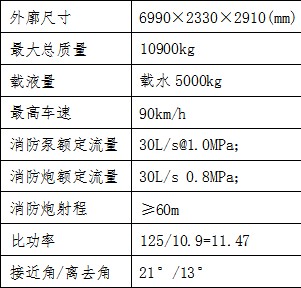

2、 整車主要參數：
外廓尺寸：6990×2330×2910(mm)
最大總質量：10900kg
載液量：載水 5000kg
最高車速：90km/h
消防泵額定流量：30L/s@1.0MPa；
消防炮額定流量：30L/s 0.8MPa；
消防炮射程：≥60m
比功率：125/10.9=11.47
接近角/離去角：21 °/13 °
二、底盤

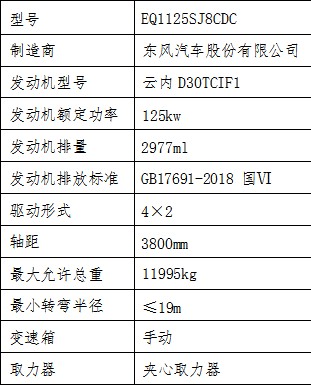

1、 底盤主要參數
型號：EQ1125SJ8CDC
制造商：東風汽車股份有限公司
發動機型號：云內 D30TCIF1
發動機額定功率：125kw
發動機排量：2977ml
發動機排放標準：GB17691-2018 國Ⅵ
驅動形式：4×2
軸距：3800mm
最大允許總重：11995kg
最小轉彎半徑：≤19m
變速箱：手動
取力器：夾心取力器

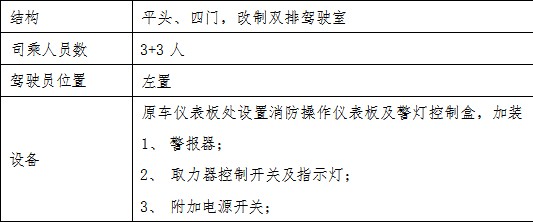

2、乘員室
結構：平頭、四門，改制雙排駕駛室
司乘人員數：3+3 人
駕駛員位置：左置
設備：原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
三、 上裝結構及性能參數

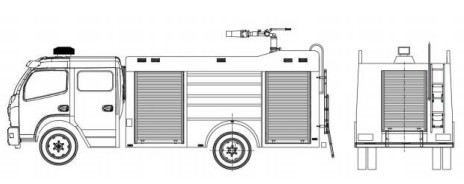

總體布置：整車由消防員乘員室和車身兩大部分組成，車身布置采用
三分體式結構， 前部為器材箱，中部為水罐，后部為水泵房，罐體為
平行六面體廂式容 罐。
1、器材箱
結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，
車頂防滑，可 行走。
器材箱：器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。
器材箱室內 根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可
放置小型工具
泵房：泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈
，泵室兩側 可放置部分常用器材爬梯及上車拉手：后爬梯采用鋁合金
兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉 手采用表
面帶凹槽防滑圓鋼管，表面噴塑處理。
2、水罐
容量：5000kg
材質：優質碳鋼，厚度為 3-5mm
罐體設置：
人孔：設 DN470 人孔 1 個，帶有快速鎖定/開啟裝置
溢流 口：設 DN65 溢流 口 1 個
放余水 口：設 1 個 DN40 水罐放余水 口，配球閥
注水 口：在水罐左右兩側各接 1 只 DN65 接 口
進出水 口：設 1 個水罐到水泵進水管，DN100 閥門，手動控制，設
1 個水泵 至水罐充水管，DN65 閥門，手動控制
四、水力系統

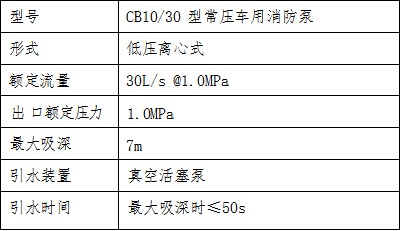

1、水泵
型號:CB10/30 型常壓車用消防泵
形式:低壓離心式
額定流量:30L/s @1.0MPa
出口額定壓力:1.0MPa
最大吸深:7m
引水裝置:真空活塞泵
引水時間:最大吸深時≤50s
1、 管路系統
管道材質:優質無縫鋼管
吸水管路:泵房后側設一個 DN100 吸水 口
注水管路:水罐左右兩側各設一個 DN65 注水 口，泵房內設置
1 個 DN65 水泵向罐內注 水管路
出水管路:泵房左右兩側各設 1 個 DN65 常壓出水 口，帶閥門
冷卻水管路:配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置

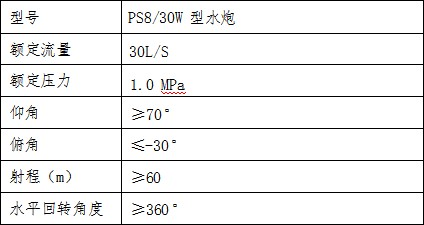

1、車載消防水炮（水罐消防車）
型號:PS8/30W 型水炮
額定流量:30L/S
額定壓力:1.0 MPa
仰角:≥70 °
俯角:≤-30 °
射程（m）:≥60
水平回轉角度:≥360 °
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制：水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制：上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣：設獨立電路
輔助照明：消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指 示燈等
頻閃燈：車身兩側安裝紅、藍兩色頻閃燈
警示裝置：長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明：上裝后部安裝35W 消防探照燈 1 個
八、表面處理
面漆：優質國產漆
顏色：車體外表面主色為 RO3 消防紅
九、隨車消防器材的布置和配備
1、器材布置
1按照消防實戰需要，根據消防操作程序，就近取放。
2使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3標示醒目，多人操作，互不干涉。
2. 器材配備

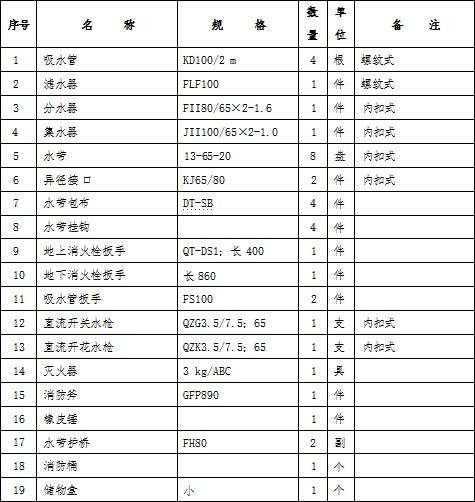

隨車消防器材明細表：（水罐消防車）
序號 名 稱規 格數 量單 位備 注
1吸水管KD100/2 m4根螺紋式
2濾水器FLF1001件螺紋式
3分水器FII80/65×2-1.61件內扣式
4集水器JII100/65×2-1.01件內扣式
5水帶13-65-208盤內扣式
6異徑接 口KJ65/802件內扣式
7水帶包布DT-SB4件
8水帶掛鉤4件
9地上消火栓扳手QT-DS1；長 4001件
10地下消火栓扳手長 8601件
11吸水管扳手FS1002件
12直流開關水槍QZG3.5/7.5；651支內扣式
13直流開花水槍QZK3.5/7.5；651支內扣式
14滅火器3 kg/ABC1具
15消防斧GFP8901件
16橡皮錘1件
17水帶護橋FH802副
18消防桶1個
19儲物盒小1個
十、隨車文件（中文）
底盤合格證 底盤維修手冊
底盤使用說明書隨車工具清單
消防車合格證 發動機號碼拓印件
消防車器材清單消防車使用說明書
移交清單 車輛發票
