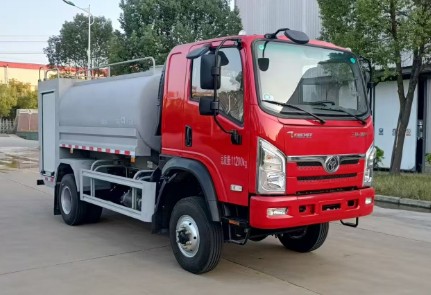

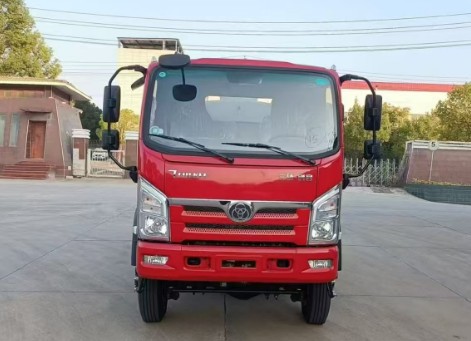

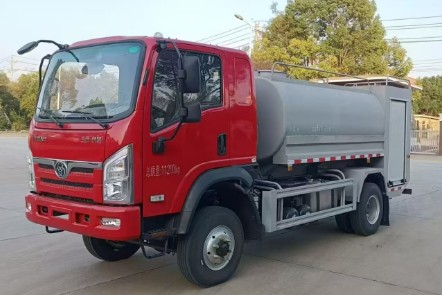

三環創客消防灑水車_5.6方四驅消防灑水車_楚勝牌CSC5111GSSSTQ6型灑水車
全時四驅單排5.6方消防灑水車，玉柴160馬力，825鋼絲胎輪胎，3400mm軸距，配30消防泵泡，實車上公告，全國包牌。
三環四驅消防灑水車，4*4驅動，云內D30發動機163馬力，軸距3400mm，滿載5.5立方碳鋼罐體，配CB10/30消防泵及PS30消防炮，帶前沖后灑，滿足GB7258法規，整車消防紅。
底盤配置：驅動方式4*4;云內D30TCIF2(163馬力)發動機，軸距:3400mm，700P排半駕駛室(寬度1835)，陜齒小8檔變速箱，帶夾心取力器，前橋3噸單級前驅動橋，后橋6噸單級后驅動橋，板簧片數6+4/11+8;杭齒400分動箱(不帶取力器)，250腹面雙層車架，輪胎號:8.25R2016PR輪胎，160L油箱，帶空調、自調臂、ABS、氣剎、防飛濺擋泥板、環保終端、加寬輪罩、前輪踏圈，滿足GB7258法規項。
上裝配置：罐體滿載容積5.5立方，采用優質碳鋼材質（罐體內高級防腐處理），裝備CB10/30型常壓消防泵，PS30型消防炮。帶前沖、后灑功能，整車消防紅。
整車型號：楚勝牌CSC5111GSSSTQ6型灑水車底盤型號：STQ2111L03Y2E6外形尺寸：6510*2180*2750公告容積：5.33立方米
一、底 盤
顏色:消防紅
發動機型號:YCF25160-66(玉柴160馬力)
生產廠家:廣西玉柴機器股份有限公司
外形尺寸(mm):≥長:6470寬:2150高:2700
排放標準:國VI
功率:116KW(160馬力)
驅動型式:4X4
軸距:3400mm
二、駕駛室
結構:排半座駕駛室
座位設置:3人
設備:除原車設備外,加裝有取力器控制開關、100W警報器、回轉警燈開關、電臺電源線樁頭。
三、容罐
容量:水:3800Kg
材質:水罐:優質碳鋼
結構:框架焊接，內設防蕩板。
設備:1個人口孔，帶有快速鎖緊及開啟裝置。
1個液位指示器。
1個排污口，帶不銹鋼球閥。
1個注水口
四、消防泵及管路系統
消防泵:CB10/30常壓消防泵
流量:常壓30L/s
壓力:常壓1.0
吸水深度:≥7m
引水時間:≤35s
安裝型式:后置
管路系統
吸水管路:水泵設有中100mm進水口，可從天然水源吸水或從液罐吸水。
出水管路:1個出水口;通過罐到罐頂部有1個直徑≥89mm的水炮管路;
放余水管路:為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。
冷卻水管路:為使取力器在工作中應付各種復雜情況，管路中配有一冷卻水管路進出水管路中配不銹鋼球閥。
五、消防炮
型號:PS8/30W型消防炮
流量:30(L/s)
射程:水≥50m
壓 力:1.0MPa
六、取力器
型式:全功率夾心取力器
冷卻方式:強制式水冷
潤滑方式:飛濺式油潤滑

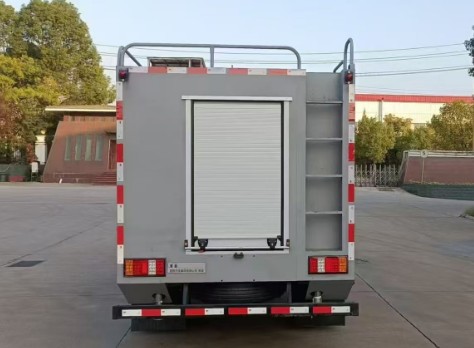

七、泵房
材質:骨架為優質鋼,蒙板為鋁合金板粘接結構
結構:泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。
器材布置原則：
所有器材放置確保戰斗展開時隊員不干涉;
按照使用頻率和器材重量及外形放置器材;
按照戰斗編成和器材使用邏輯關系放置器材;
按照人體行為科學放置器材。
八、電器系統
車頂前面采用長排警燈(位于駕駛室前頂端);車輛下方安裝側標志燈;警報器功率為100W;警報器、警燈電路為獨立式附加電路，控制器件安裝在駕駛室內。泵室后有獨立的消防泵控制系統。
九、總體技術要求
1、整車外觀保持一定的平整度，且符合有關規定。
2、所有鉚接保持一定的密度，符合企標規定。
3、所有焊接牢固，光潔，平整，符合企標規定。
4、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。
十、隨車文件
1)底盤使用說明書
2)底盤質量保修卡
3)底盤維修手冊
4)底盤合格證
5)隨車工具清單
6)消防車使用說明書
7)消防車消防器材清單
8)消防車合格證
三環創客四驅消防灑水車整車技術參數：
楚勝牌CSC5111GSSSTQ6型灑水車
【整車技術參數】
產品商標
楚勝牌
公告批次
389
產品名稱
灑水車
產品型號
CSC5111GSSSTQ6
總質量(Kg)
11200
罐體容積(m3)
5.33
額定載質量(Kg)
5085,5150
外形尺寸(mm)
整備質量(Kg)
5920
貨廂尺寸(mm)
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3,2
鞍座最大載質量(Kg)
接近角/離去角(°)
28/14
前懸/后懸(mm)
1275/1835
軸荷(Kg)
4000/7200
最高車速(Km/h)
100
備注
該車用于路面灑水,主要專用裝置為噴灑總成.罐體總容量:5.33立方米,罐體有效容積:5.08立方米,運輸介質:水,密度1000千克/立方米.罐體外形尺寸(長×長軸×短軸)(mm):2900×1900×1200.側、后防護材料均采用Q235,側防護螺栓連接,后防護焊接,后防護截面尺寸(mm):100×50,下邊緣離地高480mm.僅采用3400mm軸距.ABS系統生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,型號:ABS/ASR-24V-4S/4M.
【底盤技術參數】
底盤型號
STQ2111L03Y2E6
底盤名稱
越野載貨汽車底盤
商標名稱
十通牌
生產企業
湖北三環汽車有限公司
軸數
2
輪胎數
6
軸距 (mm)
3250,3400,3450,3550,3600
輪胎規格
8.25R20 16PR,8.25R16LT 18PR
鋼板彈簧片數
6+4/11+8,6+4/10+8,9/11+8,9/10+8
前輪距(mm)
1620,1660,1700,1780
燃料種類
柴油
后輪距(mm)
1585,1660,1680
排放依據標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量(ml)
功率(Kw)
D30TCIF200A
YCF25160-66
昆明云內動力股份有限公司
廣西玉柴機器股份有限公司
2977
2488
136
116
