YZR5072GXFSG30/E6型型水罐消防車 東風3噸水罐消防車技術規格書
(小多利卡EQ1075DJ3CDF型底盤)
一、整車要求
東風小多利卡水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成,該車裝配鋁合金后爬梯(可拆卸),泵房在整車尾部,罐體為鋼板焊接式,罐體材質為優質碳鋼板,罐體內部做防腐處理,載水 3.0 方。該車裝備 CB10/30 消防泵,PS8/20W 消防炮。
二、 整車主要參數
外廓尺寸: 5845x1980x2810mm
最大總質量: 7100kg
載液量: 3000L
最高車速: 100km/h
水泵額定流量: 30L/s@1.0MPa
消防炮額定流量: 20L/s@0.8MPa
消防炮射程: ≥50m
接近角/離去角: 24 °/ 13 °
整車型號: YZR5072GXFSG30/E6
三、 底盤主要參數
型     號: EQ1075DJ3CDF 東風多利卡國六底盤
驅動型式: 4×2
軸    距: 3308mm
最高車速: 110km/h
發動機型號: H20-120E60
額定功率:90KW
總 質 量: 7360kg
四、 駕駛室
結    構: 平頭、四開門雙排駕駛室,后排座位選裝 3 具空氣呼吸器托架。
座位設置:前排 2 人(含駕駛員) +后排 3 人
設   備: 除原車設備外,加裝有 100W 警報器、取力器控制開關及警燈控制盒。
五、 容罐
 容    量: 水 3000L
材    質: 水罐采用優質碳鋼板,罐體內部進行腐處理,水罐底板 4mm 碳鋼板,水罐側板及封板 3mm 碳鋼板,水罐頂板 3mm 碳鋼花紋板;
結    構: 鋼板焊接式,內設防蕩板
設 備:  1 個人口蓋,帶有快速鎖緊及開啟裝置  1 個溢流裝置
 1 個液位指示計
 1 個排污口,手動閥控制
技術要求: 符合 XF39《消防車消防要求和試驗方法 》的有關規定
六、 消防泵
 型   號: CB10/30 常壓消防泵
流    量: 30L/s
壓    力: 1.0Mpa
最大吸深: 7m
引水時間: ≤35s
真空泵形式: 活塞式
安裝形式:后置式
七、 管路系統
 罐體管路材質為優質無縫鋼管,通過法蘭與各部件連接。
罐出水管路: 設有 1 個 DN100 的罐出水管路, 水由罐體進入消防泵,裝有 1 只 DN100 手動蝶閥,通過 DN100 撓性接頭連接水罐與消防泵。
外進水管路: 消防泵后部有一個外進水口,外接 100吸水管,螺紋式管牙接口(KA100 捫蓋密封);
出水管路: ※ 消防泵左右各有 1 個 DN80 的常壓出水口; ※ 1 個 DN80 的炮管路, 采用 DN80 撓性接頭,用 DN65 炮球閥控制。
注水管路: ※ 2 個 DN65 管路(外注水)位于泵房內左右兩側; ※ 1 個 DN65 罐注水管路,可通過消防泵直接向罐內注水;
放余水管路: 為保護水泵及各球閥,在管路的最低處加裝放余水閥。
冷卻水管路: 為使取力器在工作中應付各種復雜情況,配有冷卻水管路及不銹鋼球閥。
八、 取力器
 型    式: 夾心式(全功率)
操    縱: 電磁閥控制(電動操控)
冷卻方式: 強制可調式水冷
潤滑方式: 飛濺式油潤滑
九、 消防炮
 型   號: PS8/20W
流   量: 20L/s
射    程: ≥50m
壓    力: 0.8MPa
回轉角度: 水平 360°,俯仰-35°~70 °
十、 器材箱
材   質: 骨架為優質型鋼;蒙板為氧化鋁合金花紋板粘結結構。
結   構: 全鋼框架焊接結構, 后泵房左右后側各 1 扇鋁合金卷簾門,輕便可靠、噪聲小。
器材布置原則:
 按戰斗編成和戰斗展開設計器材集成;
 按人體工程學原理設計各種器材托架;
 按使用邏輯關系和使用頻率放置器材;
 站在地面或踏板上 2 個動作內取用任何器材。
十 一 、 電器系統
※ 駕駛室頂部配備 1.4 米長排豪華紅紅 LED 警燈。
※ 整車后頂部安裝 50W LED 消防探照燈 1 個, 360 度遙控轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有 2 個紅藍爆閃燈及 2 個側照明燈,下方安裝安全標志燈和側 回復反射器(組合式), 配有前、后示廓燈,兩側各一只轉向燈, 器材箱、泵房內均裝有照明燈,并符合 GB4785 規定。
※ 警報器功率為 100W;警報器、警燈、爆閃燈電路為獨立式附加電路, 控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上,利于操作。儀表板上裝有:壓力表、液位計、電源總開關及器材箱燈開關等。
十二、 總體技術要求
1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志; 2、 整車性能符合 GB7956《消防車性能要求及試驗方法》的規定; 3、 液罐質量符合 XF39 的規定 ;
4、 整車外觀美觀大方,平整度符合 XF39 的規定 ;
5、 所有粘接平整牢固,符合企標規定。
6、 所有焊接牢固、焊后打磨光整。
十三、隨車文件
1) 底盤使用說明書 7)底盤號碼拓印件
2) 底盤維修手冊 8)消防車使用說明書
3) 底盤質量保修卡 9)消防車消防器材清單
4) 底盤合格證 10)消防車合格證
5) 隨車工具清單 11)消防車跟蹤服務卡
6) 發動機號碼拓印件 12)消防車交接清單
十四、器材配置
30 常壓水罐消防車

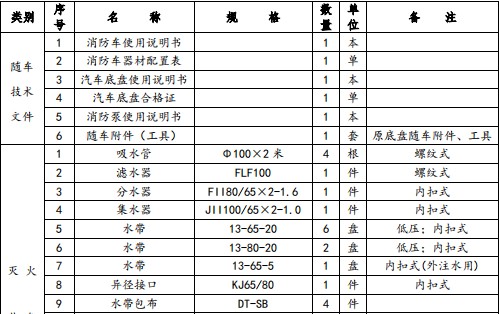

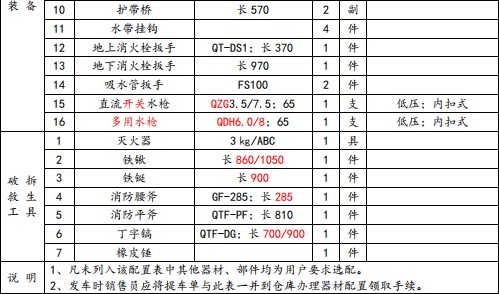

器材標準配置表——螺紋式

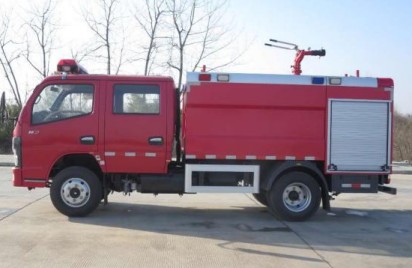

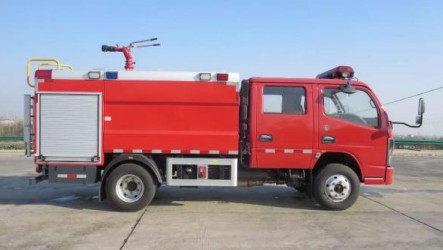

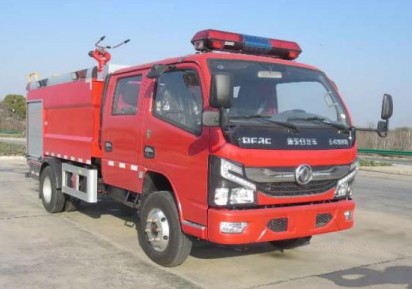

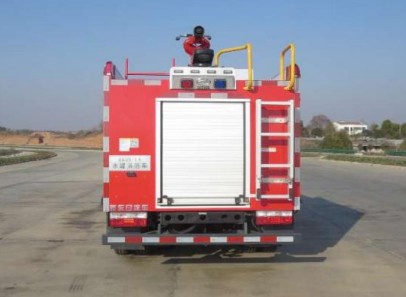

 十五、多方位圖片
![]() ![]() ![]() ![]()  |
