重汽豪沃搶險救援消防車_新東日牌YZR5160TXFJY130/H6型搶險救援消防車
作者：重汽豪沃搶險救援消防車 來源：消防車廠家 日期：2024/1/30 14:49:35 人氣： 標簽：重汽豪沃搶險救援消防車 新東日牌YZR5160TXFJY130/H6型搶險救援消防車

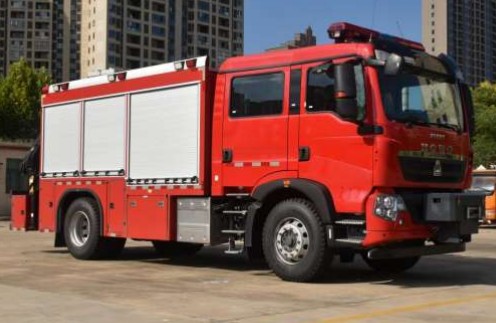

新東日牌YZR5160TXFJY130/H6型
重汽豪沃搶險救援消防車
（重汽豪沃 ZZ5207TXFV471GF5 型底盤）技術規格書
一、整車要求：我公司生產的 T5G 搶險救援消防車采用中國重汽集團濟南卡車股份有限公司生產的 ZZ5207TXFV471GF5 型二類汽車底盤，原裝雙排座駕駛室，可載含駕駛員在內的乘員6 人，該車駕乘舒適輕便。車輛配備液壓牽引絞盤,可牽引 7 噸左右物品；器材箱內安裝有大功率發電機組，并可按客戶需求搭建各種搶險救援用器材框架、托板。車頂還配有升降照明系統，起升離地高度可達 8m,配備 4 盞功率 600W 照明燈。車輛選裝自動充電脫落裝置，保證車輛應急啟動。車后配有液壓起重機，最大可起吊 5000kg 物品，箱體內藏 2.2 噸水罐，裝備 CB10/30-TB 消防泵，PSKD8/20W 消防炮。二、整車主要參數：外廓尺寸：9030x2550x3490mm最大總質量：15900kg額定載質量：2200kg整備質量：13250kg最高車速：100km/h吊機參數：最大吊重：5000kg，最大工作幅度：8.3m，前置絞盤參數：最大拉力：70KN，驅動型式：液壓升降照明燈參數：最大離地高度：≥8m接近角/離去角：19°/10°º整車型號：YZR5160TXFJY130/H6 型三、底盤主要參數：型 號：ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤驅動型式：4×2軸 距：4700mm最高車速：101km/h發動機型號：MC07.35-60額定功率：257kW總 質 量：20100kg四、駕駛室：結 構：平頭、四開門原裝雙排駕駛室，液壓翻轉機構，后排座位加裝 4 具空氣呼吸器支架。座位設置：前排 2 人（含駕駛員位置）+后排 4 人設 備：除原車設備外，100W 警報器、取力器控制開關及警燈控制盒，標志燈，示廓燈開關。五、器材箱結構：
材質：骨架為優質鋁合金型材，蒙板為氧化鋁合金板粘結結構，外蒙皮為鋁合金免漆板粘貼。結 構：器材箱全鋁框架焊接結構，器材箱內部骨架按器材規格尺寸分層設置；前部裝有水泵，中部設置水箱；器材箱左右各三扇鋁合金卷簾門，下設防滑翻轉踏板。爬 梯：安裝在器材箱前部，上下快捷方便，配有扶手。卷簾門：器材箱左右兩側分別裝有三扇合金卷簾門。取放機構：根據消防部隊所需的器材進行設計布置，采用立式抽拉板、立式旋轉柜、平面拖板、推拉抽屜等形式，保證快捷取放器材、推拉輕便、鎖止可靠。六、 翻轉踏板
材 質: 骨架為優質鋁合金一體成型型材；結 構：采用專用彈簧絞鏈和門止口雙重鎖定，安全可靠。七、表面油漆面 漆：國產漆顏 色：駕駛室和車體消防紅色（GB3181 R03 大紅），底盤架為黑色，擋泥板、保險杠為灰色 。車身四周粘貼反光標識。八、牽引絞盤系統

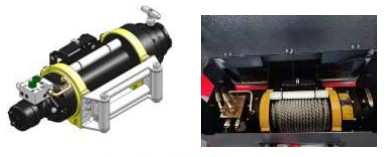

型 號：FHW-16500驅動形式：液壓驅動/電動控制最大拉力：74.8KN鋼絲尺寸：12.5mmx32m重 量：70kg外形尺寸：762mmx353mmx251mm安裝位置：位于車頭前部九、升降照明系統

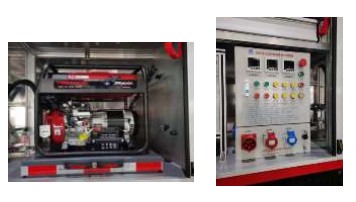

9.1 系統組成照明系統：云臺 1 只（可自動復位）、主照明燈 4 只控制系統：電器控制箱 1 個、無線遙控器 1只、手持控制器 1 只升降桅桿系統：氣動升降桿 1 根（鋁合金材質）、控制電磁閥 1 套發電機系統：發電功率不小于 5KW 發電機系統一套9.2 主要技術參數
發電機功率：5KW發電機頻率:50HZ發電機電壓：220V主燈功率：600Wx4主燈工作電壓：AC220V升降桿工作氣壓：＜0.5MPa最大離地高度：≥8m云臺工作電壓：24V旋轉角度：水平 380º 、俯仰 355º上升時間：≤80s下降時間:≤80s水平回轉時間：≤30s俯仰時間：≤30s控制箱輸入電壓：AC220V抗風等級：8 級十、隨車吊系統
型 號：SQZ105最大吊重：5000kg最大起升力矩：10.5 T.M最大工作幅度：8.3m液壓系統最大流量：25L/min液壓系統額定壓力：28MPa回轉角度：360º 全回轉安裝位置：位于車輛尾部最大工作高度：10.3m安裝形式：后置式十一、容罐
容 量：水 2200L材 質：罐體采用優質 304 不銹鋼板，水罐底板 4mm 不銹鋼板，水罐側板及封板 3mm 不銹鋼板，水罐頂板 3mm 不銹鋼板花紋板；結 構：鋼板焊接式設 備： 1 個人口蓋，帶有快速鎖緊及開啟裝置 1 個液位指示計 1 個排污口，手動閥控制 1 個溢流裝置技術要求：符合 XF39《消防車消防要求和試驗方法 》的有關規定十二、消防泵
型 號：CB10/30-TB 常壓消防泵流 量：30L/s壓 力：1.0Mpa最大吸深：7m引水時間：≤60s真空泵形式：活塞式安裝形式：中置式十三、管路系統

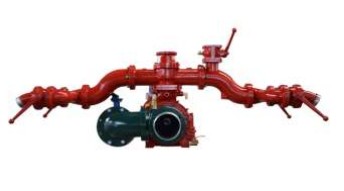

罐體管路材質為優質無縫鋼管，通過法蘭與各 部件連接。罐出水管路：設有 1 個 DN100 的罐出水管路，水由罐體進入消防泵，裝有 1 只 DN100 氣動蝶閥，通過 DN100 撓性接頭連接水罐與消防泵。外進水管路：消防泵兩側各有一個外進水口，外接100 吸水管，螺紋接口；出水管路：
※ 消防泵左右各有 1 個 DN65（或 DN80）的常壓出水口；
※ 1 個 DN80 的炮管路，采用 DN80 撓性接頭，用 DN80 氣動蝶閥控制。注水管路：
※左右各一個 DN65 外注水口；
※ 1 個 DN65 罐注水管路，可通過消防泵直接向罐內注水，采用 DN65 氣動蝶閥控制；放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。十四、取力器
型 式：夾心式(全功率)操 縱：電磁閥控制（電動操控）冷卻方式：強制可調式水冷Y 技 術 規 格 書-2023B潤滑方式：飛濺式油潤滑十五、消防炮型 號：成都威斯特 PSKD8/20W 型流 量：20L/s射程：≥50 m（水）壓 力：0.8MPa回轉角度：水平 340°，俯仰-10°～70°十六、附加電路系統※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。※ 車輛左前部安裝高強度鋁合金梯架。※ 車輛兩側上方各配有 3 只紅色閃燈、3 只側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱內均裝有照明燈，并符合 GB4785 規定。※ 警報器功率為 100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。十七、總體技術要求1、所有結構件均用二氧化碳保護焊或氬弧焊焊接，牢固、平整、光潔、無虛焊。防銹、防腐應符合有關規定；2、整車性能符合 GB7956.1、GB7956.14 等相關法規的要求；3、消防車標記符合 GB7258-2017《機動車運行安全技術條件》。4、消防車外部照明和信號裝置符合 GB4785-2019《汽車及掛車外部照明和信號裝置的安裝規定》。5、消防車后下防護符合 GB11567《汽車及掛車側面和后下部防護要求》。6、整車外觀符合 XF39-2016 規定;外廓尺寸、軸荷及質量限值符合 GB1589-2016 有關規定。7、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。十八、器材布置要求及配置標準 后排乘員室座位靠背后安裝 4 套 AT 式空呼器托架，戰斗員下車前即可配帶好空氣呼吸器。 器材箱選配鋁合金翻轉器材豎托架、使各種器材放置合理，空間利用率>80%。 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。 按戰斗編成和戰斗展開設計器材集成；在地面或踏板上 2 個動作內取用相應器材. 按使用邏輯關系和使用頻率放置器材；十九、隨車文件1）消防車使用說明書 6）消防車跟蹤服卡2）消防車合格證 7）底盤使用說明書3）底盤合格證 8）底盤質量保修卡4）底盤維護保養冊 9）隨車工具清單5）牽引及吊機使用說明書 10）消防車交接清單十五、隨車器材:

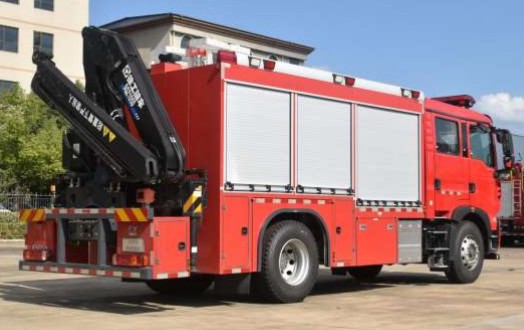

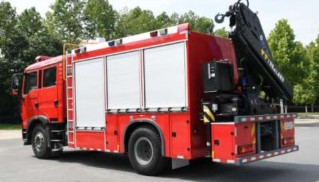

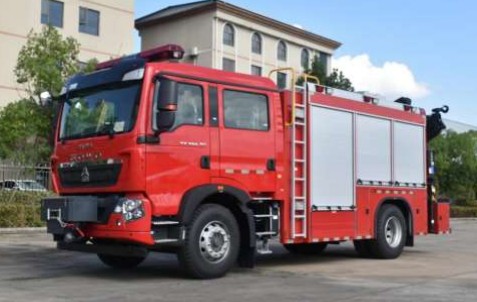

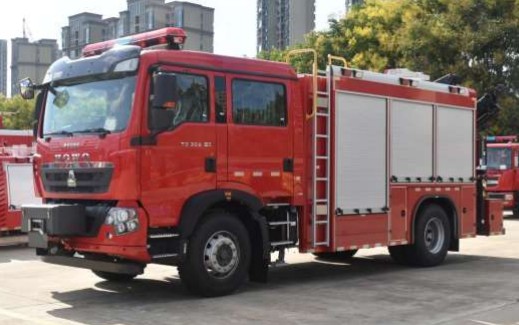

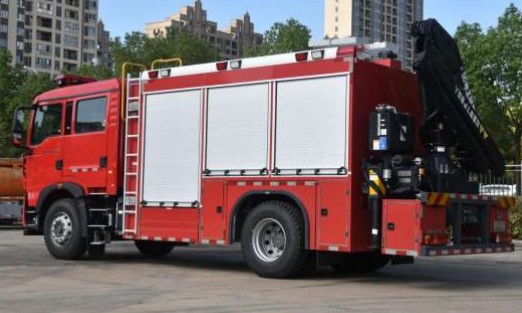

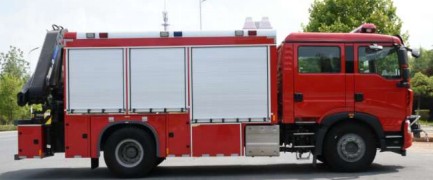

十六、細節圖片:
