國六東風天錦小三軸勾臂垃圾車_STD5250ZXXDF6型車廂可卸式垃圾車
作者：國六東風天錦小三軸勾臂垃圾車 來源：垃圾車廠家 日期：2022/6/20 11:34:59 人氣： 標簽：國六東風天錦小三軸勾臂垃圾車 S****5250ZXXDF6型車廂可卸式垃圾車
STD5250ZXXDF6型車廂可卸式垃圾車產品簡介
一、產品概況
車廂可卸式垃圾車，又稱勾臂式垃圾車。是一種采用可伸縮的鉤臂實現垃圾箱的二次吊裝，可將垃圾箱自行吊上放下，并可自動傾倒垃圾的專用環衛垃圾運輸車輛。可一車配備多個斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。
◆適用范圍:該車廣泛適用與城市街道學校垃圾處理，用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業等，也可與垃圾壓縮站配套使用。
二、車輛圖片
三、產品主要技術參數（公告參數、作業性能、行駛性能和底盤參數）
1、公告目錄參數：
【主要技術參數】
產品商標
豐霸牌
公告批次
354
產品名稱
STD5250ZXXDF6型車廂可卸式垃圾車
產品號
ZSJLK74B015
總質量(Kg)
25000
罐體容積(m3)
額定載質量(Kg)
15455
外形尺寸
7780×2500×3050
整備質量(Kg)
9350
貨廂尺寸
××
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3
載質量利用系數
接近角/離去角(°)
16.5/22
前懸/后懸
1475/1255
軸數
3
軸距
1850+3200
軸荷(Kg)
6700/6800/11500
最高車速(Km/h)
89
其它
該車用于垃圾的收集清運,主要專用裝置為勾臂2,側后防護材質均為Q235,側后防護連接方式均為螺栓連接,后防護的斷面尺寸為:50×130mm;離地高度為500mm;3,安裝具有衛星定位功能的行駛記錄儀,該車型可選裝直接供電式ETC車載裝置;4,ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;ABS型號:3631010-C2000;5,僅采用的發動機型號/油耗值(L/100km):YCS06245-60/32.13.
【底盤技術參數】
底盤型號
DFH1250BX6Z
底盤名稱
載貨汽車底盤（二類）
商標名稱
東風牌
生產企業
東風商用車有限公司
外形尺寸
7775×2350,2530×2980
輪胎數
8
接近角/離去角(°)
16.5/24
輪胎規格
11.00R20 18PR
鋼板彈簧片數
10/10/10+8
前輪距
1900/1900,1960/1960
燃料種類
柴油
后輪距
1750,1860
排放標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
YCS06245-60
廣西玉柴機器股份有限公司
6234
180
2、上裝與底盤主要參數：
【上裝參數】
名稱
項目
參數
垃圾箱
容積
18方
液壓系統
操作型式
遙控+液壓（手動）
主要元件
液壓油泵、操作閥、平衡閥、液壓鎖、鉤臂主操作油缸、套臂內滑動油缸、液壓油管、液壓油箱
系統額定壓力
24MPa
液壓油箱容量
120L
常規提升力
T
20T/25T（選裝）
鉤臂最大水平滑動距離
mm
800/1000mm
油泵排量
Ml/r
63Ml/r
鉤箱時間
s
≤60
卸箱時間
s
≤50
傾卸角
。
40
拉臂鉤鉤心高度
mm
1570
導軌寬度
mm
1050
控制電壓
V
24V
【底盤主要參數】
◆底盤主要配置：東風天錦VR排半豪華駕駛室，原廠空調，氣囊座椅，電動車窗，中控鎖，11.00R20鋼絲胎，ABS。軸距：1850+3200mm
◆發動機：廣西玉柴機器股份有限公司,型號：YCS06245-60A，245馬力，國六排放標準。
四、主要結構及性能特點

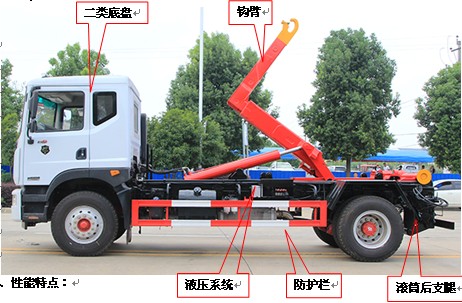

車廂可卸式垃圾車是在二類汽車底盤的基礎上，加上鉤臂、液壓系統、防護欄、連接附件等裝置組成，具體如下：
2、性能特點：

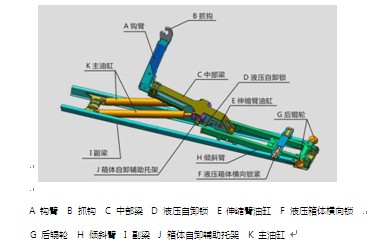

鉤臂主要結構及性能特點
主要由鉤臂、鉤臂架、副梁、液壓系統、操作系統和后支撐系統等組成。副梁主要用于與底盤固定和支撐垃圾箱，并作為其它部分的安裝連接架。拉臂、鉤臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾。液壓油缸為各動作的驅動部件。

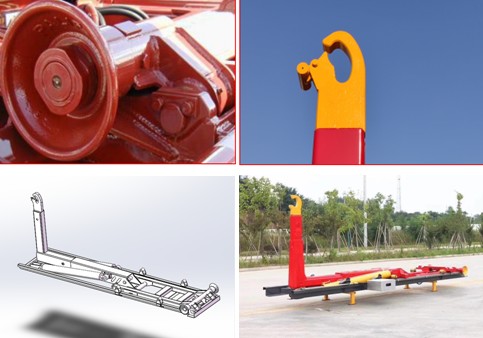

拉臂鉤技術特點：
拉臂鉤高強度設計，整體制造，掛箱和卸箱更簡單可靠；吊鉤配有機械重力安全裝置，確保安全可靠；在拉臂鉤與箱體摩擦相對集中的部位鍛造件，有著良好的力學性能以及優異的摩擦和潤滑性能；
（加強型L臂）
液壓系統
該系統由液壓齒輪泵、多路閥、油缸等組成，通過該系統為拉臂機構提供液壓動力。
控制系統
所有的控制，駕駛員在駕駛室外操縱一個多路氣動閥就可以輕松地完成；或者采用遙控控制系統，可在駕駛室內或距離車輛三十米之內任意位置進行開門、傾倒、鎖門等所有作業。
垃圾箱
為該車配備的垃圾箱為密閉式結構，車廂配有后門，打開后門，舉升車廂可用來卸垃圾。
垃圾箱可選配：生活垃圾箱，建筑垃圾箱，移動式壓縮垃圾站等（也可來樣訂制）。
壓縮式垃圾箱（移動式壓縮垃圾站）
五、工作原理
◆垃圾箱的鉤裝，鉤卸：油缸活塞桿伸出，拉臂鉤向后轉動可將垃圾箱卸下，油缸活塞桿縮回，拉臂鉤向前轉動可實現垃圾箱鉤裝作業 。
◆垃圾箱的運轉：完成垃圾箱鉤裝作業后，扳動鎖緊軟軸手柄至鎖緊位置，完成對垃圾箱的鎖緊，再進行運轉作業。
◆舉升車廂卸料：將車開至卸料位置，打開車廂后門，確保拉臂鎖緊軟軸手柄在鎖緊位置，操縱液壓系統驅動油缸動作，此時垃圾箱、拉臂鉤和翻轉架一起轉動，將車廂舉至最大傾斜角度，卸下垃圾。操作電磁閥手柄，舉升油缸回位，帶動車廂回復到原位，實現垃圾自卸功能。
六、產品分解圖（名稱、功能優點）
六、產品分解圖（名稱、功能優點）
名稱、功能特點
示意圖
1、大臂掛鉤
大臂和掛鉤采用高強鋼制作，結構合理，外形美觀，大臂降落帶感應裝置。
2、滾動滑輪
后部?jī)蓚?cè)各配備一個滑輪，采用高強度鋼材，轉動部位加注黃油潤滑，垃圾箱升降時，起到重心導引作用。
3、雙油缸
采用國內知名品牌油缸，雙缸起降更有力，安全有保障。
4、多路閥系統
采用品牌多路閥組，質量可靠，在液壓系統中實現整機動作的控制部分。
5、液壓鎖緊掛鉤
大臂鎖緊裝置，設計合理，油缸控制，鎖緊牢固，可有效保障倒垃圾時大臂與翻轉機械鎖為一體，安全高效。
6、遙控
手電一體操作，作業自動化，方便快捷。
7、液壓滾筒后支腿
后軸穩定裝置，滾筒后軸穩定器安裝在底盤后懸尾部，主要作用是減少車輛大梁后懸載荷及防止車輛在操作拉臂鉤過程中翹頭。
