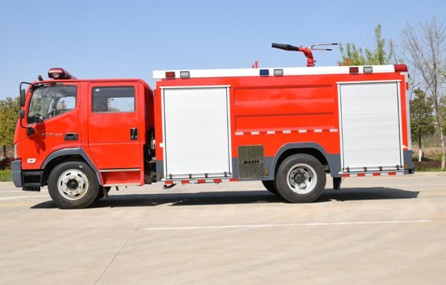

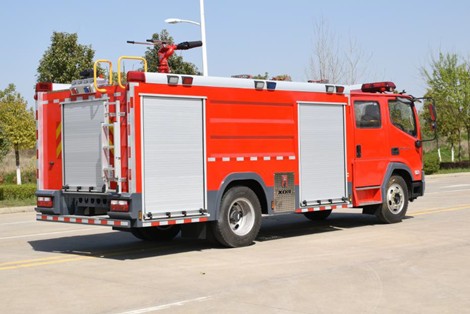

國六福田6噸水罐消防車_YZR5140GXFSG60/B6型水罐消防車
作者：國六福田6噸水罐消防車 來源：消防車廠家 日期：2022/4/12 12:14:25 人氣： 標簽：國六福田6噸水罐消防車 YZR5140GXFSG60/B6型水罐消防車
國六福田6噸水罐消防車廠家銷售電話：
159-7276-7978
（福田BJ1144VKPFD-02 型底盤）
一、整車要求
福田水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，水罐材質為 優質碳鋼板載水 6 方。該車裝備的CB10/30 消防泵，PS8/30W 消防炮。
二、整車主要參數
外廓尺寸：7745x2450x3280mm
最大總質量：13590kg
額定載質量：5890kg
整備質量：7250kg
載液量：6000L
最高車速：90km/h
水泵額定流量：30L/s@1.0MPa
消防炮額定流量：30L/s@0.8MPa
消防炮射程：≧50m
接近角/離去角：19/13
三、底盤主要參數
型 號：BJ1144VKPFD-02 福田國Ⅵ底盤
驅動型式：4×2
軸 距：4300mm
最高車速：110km/h
發動機型號：WP4.1NQ190E61
額定功率：140KW
總 質 量：14060kg
四、駕駛室
結 構：平頭、四開門雙排駕駛室，后排座位安裝 3 具空氣呼吸器托架。
座位設置：前排 3 人（含駕駛員）+后排 3 人
設 備：除原車設備外，加裝有 100W 警報器、取力器控制開關及警燈控制盒。
五、容罐
容 量：水 6000L
材 質：水罐采用優質碳鋼板，罐體內部進行腐處理，水罐底板 4mm 碳鋼板，水罐側板及封板 3mm 碳鋼板，水罐頂板3mm 碳鋼花紋板；
結 構：鋼板焊接式，內設防蕩板
設 備：
1 個人口蓋，帶有快速鎖緊及開啟裝置
1 個溢流裝置
1 個液位指示計
1 個排污口，手動閥控制
技術要求：符合XF39《消防車消防要求和試驗方法 》的有關規定

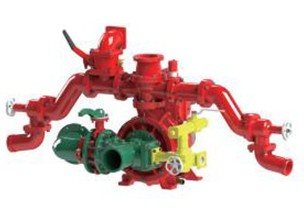

六、消防泵
型號：CB10/30 常壓消防泵
流量：30L/s
壓力：1.0Mpa
最大吸深：7m
引水時間：≤35s
真空泵形式：活塞式
安裝形式：后置式
七、管路系統
罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。
罐出水管路：設有 1 個 DN100 的罐出水管路，水由罐體進入消防泵，裝有 1 只 DN100 手動蝶閥，通過 DN100 撓性接頭連接水罐與消防泵。
外進水管路：消防泵后部有一個外進水口，外接 100 吸水管，螺紋式管牙接口（KA100 捫蓋密封）；
出水管路：
※ 消防泵左右各有 1 個 DN80 的常壓出水口；
※ 1 個 DN80 的炮管路，采用 DN80 撓性接頭，用 DN65 炮球閥控制。注水管路：
※ 2 個DN65 管路（外注水）位于泵房內左右兩側；
※ 1 個DN65 罐注水管路，可通過消防泵直接向罐內注水； 放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
八、取力器
型式：夾心式(全功率)
操縱：電磁閥控制（電動操控） 冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
九、消防炮
型號：PS8/30W 流量：30L/s
射程：≥50m
壓力：0.8MPa
回轉角度：水平 360°，俯仰-35°～70°
十、器材箱
材 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。
結 構：全鋼框架焊接結構，前器材箱左右側各 1 扇鋁合金卷簾門，后泵房左右后側各 1 扇鋁合金卷簾門，輕便可靠、噪聲小。
器材布置原則
v 按戰斗編成和戰斗展開設計器材集成；
v 按人體工程學原理設計各種器材托架；
v 按使用邏輯關系和使用頻率放置器材；
v 站在地面或踏板上 2 個動作內取用任何器材。
十一、電器系統
※ 駕駛室頂部配備 1.6 米長排豪華紅紅 LED 警燈。
※ 整車后頂部安裝 50W LED 消防探照燈 1 個，360 度遙控轉動。
※ 車輛尾部安裝可折疊式爬梯。
※ 車輛兩側上方各配有 2 個紅藍爆閃燈及 2 個側照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，并符合 GB4785 規定。
※ 警報器功率為 100W； 警報器、警燈、爆閃燈電路為獨立式附加電路， 控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。
十二、總體技術要求
1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；
2、 整車性能符合 GB7956 的規定；
3、 液罐質量符合 XF39 的規定;
4、 整車外觀美觀大方,平整度符合 XF39 的規定;
5、 所有粘接平整牢固，符合企標規定。
6、 所有焊接牢固、焊后打磨光整。
十三、隨車文件
1） 底盤使用說明書 7）底盤號碼拓印件
2） 底盤維修手冊 8）消防車使用說明書
3） 底盤質量保修卡 9）消防車消防器材清單
4） 底盤合格證 10）消防車合格證
5） 隨車工具清單 11）消防車跟蹤服務卡
6） 發動機號碼拓印件 12）消防車交接清單
十四、器材配置：
30 常壓水罐消防車
器材標準配置表——螺紋式
類別
序號
名 稱
規 格
數量
單位
備 注
隨車技術文件
1
消防車使用說明書
1
本
2
消防車器材配置表
1
單
3
汽車底盤使用說明書
1
本
4
汽車底盤合格證
1
單
5
消防泵使用說明書
1
本
6
隨車附件（工具）
1
套
原底盤隨車附件、工具
滅 火
裝 備
1
吸水管
Φ100×2 米
4
根
螺紋式
2
濾水器
FLF100
1
件
螺紋式
3
分水器
FII80/65×2-1.6
1
件
內扣式
4
集水器
JII100/65×2-1.0
1
件
內扣式
5
水帶
13-65-20
6
盤
低壓；內扣式
6
水帶
13-80-20
2
盤
低壓；內扣式
7
水帶
13-65-5
1
盤
內扣式(外注水用)
8
異徑接口
KJ65/80
1
件
內扣式
9
水帶包布
DT-SB
4
件
10
護帶橋
長 570
2
副
11
水帶掛鉤
4
件
12
地上消火栓扳手
QT-DS1；長 370
1
件
13
地下消火栓扳手
長 970
1
件
14
吸水管扳手
FS100
2
件
15
直流開關水槍
QZG3.5/7.5；65
1
支
低壓；內扣式
16
多用水槍
QDH6.0/8；65
1
支
低壓；內扣式
破 拆救 生工 具
1
滅火器
3 ㎏/ABC
1
具
2
鐵鍬
長 860/1050
1
件
3
鐵鋌
長 900
1
件
4
消防腰斧
GF-285；長 285
1
件
5
消防平斧
QTF-PF；長 810
1
件
6
丁字鎬
QTF-DG；長 700/900
1
件
7
橡皮錘
1
件
說 明
1、凡未列入該配置表中其他器材、部件均為用戶要求選配。
2、發車時銷售員應將提車單與此表一并到倉庫辦理器材配置領取手續。
國六福田6噸水罐消防車廠家銷售電話：
159-7276-7978
