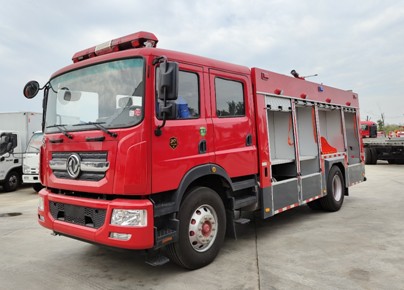

國六7噸東風多利卡D9水罐消防車_JDF5171GXFSG70-E6型水罐消防車

作者：國六7噸東風多利卡D9水罐消防車來源：消防車廠家日期：2022/1/18 14:23:38 人氣：標簽：國六7噸東風多利卡D9水罐消防車 JDF5171GXFSG70-E6型水罐消防車

JDF5171GXFSG70-E6型水罐消防車

技術規格書

消防車廠家直銷電話：159-7276-7978

湖北江南專用特種汽車有限公司

一、 整車描述

1、概述

JDF5171GXFSG7/E6型水罐消防車采用東風EQ1185DJ9CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐3+3人,該車為內藏罐結構，車身兩側為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水7000kg，裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的PS40型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb202030265）并已列入工信部汽車新產品公告，CCCF正在申報中。

2、 整車主要參數

外廓尺寸	8400×2520×3520mm
最大總質量	16800kg
載液量	水罐車載水7000kg
最高車速	90km/h
消防泵額定流量	40L/s 1.0MPa
消防炮額定流量	水罐車：40L/s 1.0MPa
消防炮射程	水罐車：≥60m
比功率	169/16.8=10.1
接近角/離去角	19°/12°

二、底盤

1、主要參數

型號	EQ1185DJ9CDF
制造商	東風汽車股份有限公司
發動機額定功率	169kw
發動機排量	6200ml
發動機排放標準	GB3847-2005,GB17691-2018國Ⅵ
驅動形式	4×2
軸距	4700mm
最大允許總重	16800g
最小轉彎半徑	≤19m
變速箱	手動

2、乘員室

結構	平頭、四門，原裝雙排
司乘人員數	3+3人
駕駛員位置	左置
設備	原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關；

三、 上裝結構及性能參數

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

1、 器材箱和泵室

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）
器材箱	器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房	泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車拉手	后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
2、水罐
容量	7000kg
材質	優質碳鋼，厚度底板5mm，側板4mm，頂板4mm
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟自動泄壓裝置
	溢流口：設DN40溢流口1個
	放余水口：設1個DN25水罐放余水口配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動）

四、水系統

1、水泵

型號	CB10/40型常壓車用消防泵
形式	常壓離心式
額定流量	40L/s @1.0MPa
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	自帶滑片泵
引水時間	最大吸深時≤50s

2、 管路系統

管道材質	優質無縫鋼管
吸水管路	泵房兩側各設1個DN125吸水口
注水管路	水罐左右兩側各設1個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋
冷卻水管路	配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

1、水炮

型號	PS40W
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+45°
流量	40L/S
射程	水≥60m

六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分

駕駛室內控制	水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制	上裝總電源開關、參數顯示、狀態顯示

七、電氣設備

附加電氣	設獨立電路
輔助照明	消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈	車身兩側安裝紅、藍兩色頻閃燈
警示裝置	長排全紅警燈，安裝在駕駛室頂部
警示裝置	警報器，其控制盒在駕駛員前下方
火場照明	上裝后部安裝35W消防探照燈1個

八、表面處理

面漆	優質國產漆
顏色	車體外表面主色為RO3消防紅

九、隨車消防器材的布置和配備

1、器材布置

1	按照消防實戰需要，根據消防操作程序，就近取放。
2	使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3	標示醒目，多人操作，互不干涉。

2、器材配備（標配）

1	吸水管	125×4米	2	根	螺紋式
2	濾水器	FLF125	1	件	螺紋式
3	分水器	FII80/65×3-1.6	1	件	內扣式
4	集水器	JII125/65×2-1.0	1	件	內扣式
5	水帶	13-65-20	6	盤	低壓；內扣式
6	水帶	13-80-20	6	盤	低壓；內扣式
7	異徑接口	KJ65/80	2	件	內扣式
8	水帶包布	DT-SB	4	件
9	水帶掛鉤		4	件
10	地上消火栓扳手	QT-DS1；長400	1	件
11	地下消火栓扳手	長860	1	件
12	吸水管扳手	FS100	2	件
13	直流開關水槍	QZG3.5/7.5；65	1	支	低壓；內扣式
14	直流開花水槍	QZK3.5/7.5；65	1	支	低壓；內扣式
15	消防桶		1	個
16	滅火器	3kg	1	具
17	消防腰斧	長390 ；GF-285	1	件
18	橡皮錘		1	件
19	可充電式手提照明燈		1	件
