GDF65-30不銹鋼耐腐蝕管道泵_化工車外接電源不銹鋼電機泵

作者：GDF65-30不銹鋼耐腐蝕管道泵來源：化工車廠家日期：2020/12/2 16:02:49 人氣：標簽：GDF65-30不銹鋼耐腐蝕管道泵化工車外接電源不銹鋼電機泵

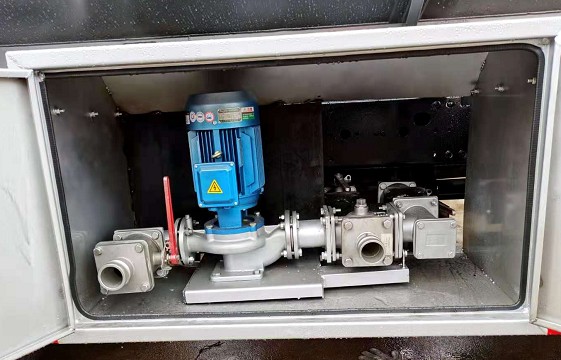

化工車外接電源不銹鋼電機泵，GDF65-30不銹鋼耐腐蝕管道泵，里面的泵芯分不銹鋼泵芯和四氟泵芯，分別針對不對的化工介質，來選擇相應的泵芯，以免腐蝕造成損壞引起泄漏。

型號：GDF65-30

編號：055390

功率：4千瓦

轉速：2900轉/分鐘

電壓：380V

出入口直徑：65mm

參考重量：57公斤

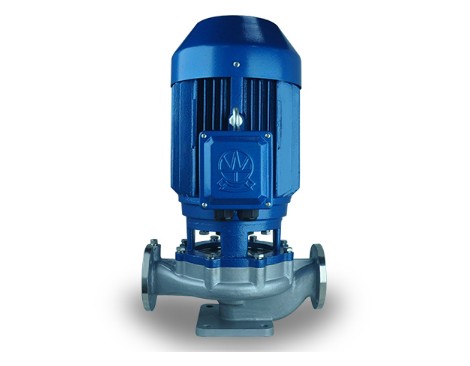

GDF65-30不銹鋼耐腐蝕管道泵

一、結構說明：

1、泵為立式管道離心泵，過流部件采用不銹鋼制造，泵由電機、泵殼、葉輪、泵蓋、機械密封等主要零部件組成；

2、泵用軸封為單端面機械密封磨塊為合金／碳化硅，四氟橡膠，根據客戶需要也可采用其他材質的磨塊，泵壽命長，無泄漏出水口處于同一軸線，而且口徑相同，體積小，重量輕，安裝使用方便，上開蓋式結構，拆開泵蓋和葉輪時不需拆御吸進和排出管路即可更密封和葉輪。

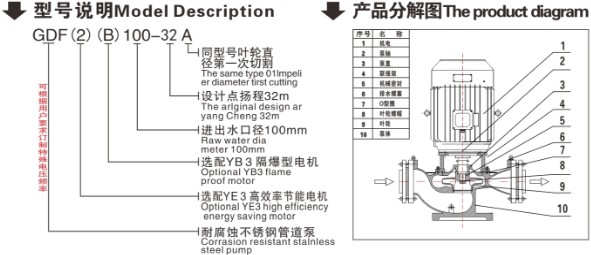

結構圖：

GDF65-30不銹鋼耐腐蝕管道泵結構圖片

1、機電2、泵軸3、泵蓋4、聯接架5、機械密封6、排水螺塞7、O型國8、葉輪螺帽9、葉輪10、泵體

二、安裝：

1、泵應安裝在通風良好且防冰凍的地方，泵和電動機距障礙物至少150MM,以使電動機的冷卻風扇周圍有足夠的空氣。

2、為了維修方便和使用安全，在泵的進出口管路上各安裝一調節閥門及在泵出口附近安裝一壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行。

3、泵安裝前需檢查管路系統有否安裝止回閥以防液體回流。

4、泵應安裝在固定的地面上，安裝好后泵應固定平穩。應注意不要將管路的重量集中到泵上，以防泵發生變形。

5、泵安裝位置高于液面（在泵的吸程允許范圍內）時，應在吸入管路端部裝上底閥，并在出水管路上設置一灌液螺孔，供泵啟動前灌液用。

三、電氣聯接：

1、電氣線路的聯接必須由具有相應資格證書的電工操作。

2、弄清電動機與所用的電源是否相配。電機引接線必須按貼在接線盒上的接線圖和電機銘牌的規定與電源相連。

3、電機必須和一個快捷、有效的電機起動器相連，保證電機不受缺相、電壓不穩和過載的損害。泵的電機應有可靠接地措施。

注意：在拆下電機接線盒以及拆卸泵之前，必須確保電源已被切斷。

GDF65-30不銹鋼耐腐蝕管道泵合格證

四、啟動、操作和維護：

注意：嚴禁泵內無介質干運轉，避免機械密封損壞。

1、泵必須充滿水（或泵送液體）才能啟動。

·在倒灌系統中給泵灌水。

·在液面低于泵的開式系統中給泵灌水。

啟動泵前，必須排出空氣，使進水管和泵中充滿水。

2、檢查轉動方向

合上電源，觀察旋轉方向（看風扇）

3、啟動泵之前應檢查

·檢查泵的固定是否牢固；

·泵是否充滿水，液體能否自由通過；

·電網電壓是否正確；

·轉動方向是否正確；

·所有管道是否連接緊密，管路能否正常供水；

·進水管路上的閥門是否完全打開；

·出口閥門應在泵已經啟動后慢慢打開；

·若安裝了壓力表，檢查工作壓力；

·所有正常運行所需的控制。如果泵由壓力開關控制，檢查、調整啟動和斷開壓力。通過壓力開關檢查電機的滿載電流應不超過最大允許電流。

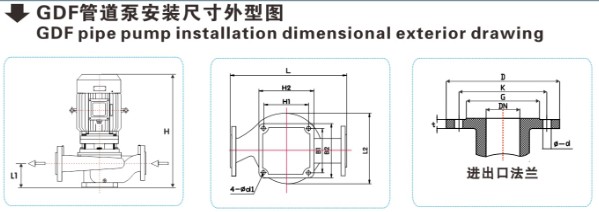

GDF65-30不銹鋼耐腐蝕管道泵合格證外形尺寸圖片

五、控制泵的運行：

·泵不能啟動太頻繁。建議每小時不超過100次啟動；

·注意泵運行時有無雜音，發現異常應立即停機檢查并及時排除。

六、防凍措施：

泵可以用在對水已采取了防凍措施的系統中。如果泵安裝在易結冰的地方，必須加適量的防凍劑以免液體因結冰而損害泵。如果沒有防凍劑，在有可能出現霜凍危險時泵應停機。泵停用時，必須排凈泵和系統中的水。

七、裝配與拆卸：

把連接架安裝在電動機上，裝上泵蓋、機械密封，安結構圖葉輪，葉輪螺絲等零部件安裝到位，然后裝上泵殼旋緊螺絲；用手轉動電機風葉，轉子應無卡滯松緊現象，泵的拆卸按上述相反步驟進行。

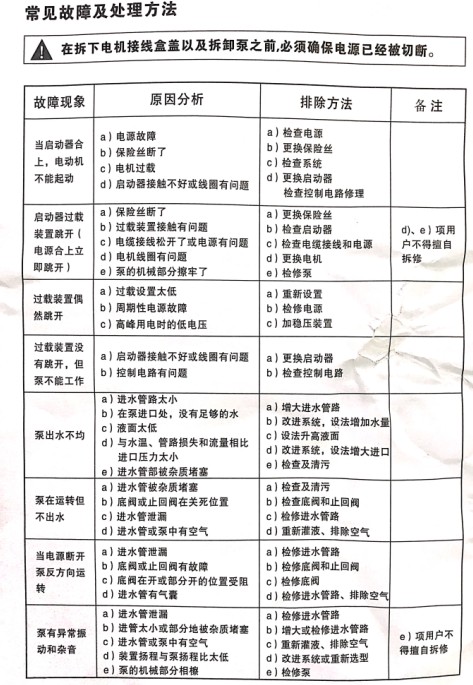

八、常見故意及處理方法：

注意：在拆下電機接線盒以及拆卸泵之前，必須確保電源已被切斷。

九、產品保修說明：

GDF65-30不銹鋼耐腐蝕管道泵合格證產品保修卡

1、為使我們能有效地跟蹤產品的質量，了解用戶的使用情況，我們希望用戶在購買水泵后的一個月內填寫好產品保修卡，并將第二聯寄回我公司，以便建立用戶檔案，更好地為您服務！

2、本使用說明書的內容如有更改，恕不另行通知。

3、用戶在選型適當，正確使用情況下，泵三包18個月。易損件的正常磨損不在此限。

4、三包期內用戶自行拆卸造成質量問題一切后果概由用戶負責。

十、GDF不銹鋼耐腐蝕管道泵裝箱單：

1、GDF不銹鋼耐腐蝕管道泵壹臺；

2、產品合格證壹份；

3、安裝使用說明書壹份；

4、產品保修卡壹份。
