杭州威龍50QZCP-8/5齒輪泵

杭州威龍齒輪泵銷售電話：159-7276-7978

杭州威龍50QZCP-8/5齒輪泵主要用于輸送汽油、柴油、煤油、機械潤滑油等介質。具有結構簡單、體積小、流量大、效率高、噪音低及良好的自吸性能等特點，既適合做新一代油料配送車的加油泵，同時也適合做大噸位油料運輸專用汽車加油泵，在汽車發動機怠速狀況下，該系列油泵仍能有效克服加油管、計量器阻力，正常輸送各類油料，降低油罐車的使用費。

杭州威龍50QZCP-8/5齒輪泵圖片

一、型號及含義

50QZCL(CP)-15/5-LN(S)為例

50代表進出口直徑

QZ代表汽車自備

CL(CP)代表齒輪泵

15代表全開流量(m3/h)

5代表內置安全閥作用壓力、無此項表示不帶內置安全閥

L代表進出口朝上

N代表逆時針旋轉(從輸入軸端看)

(S)代表順時針旋轉(從輸入軸端看)

杭州威龍50QZCP-8/5齒輪泵圖片

二、性能指標：

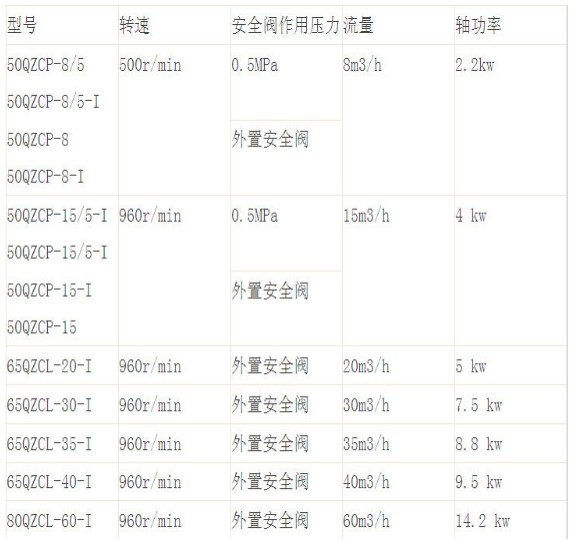

杭州威龍50QZCP-8/5齒輪泵技術參數

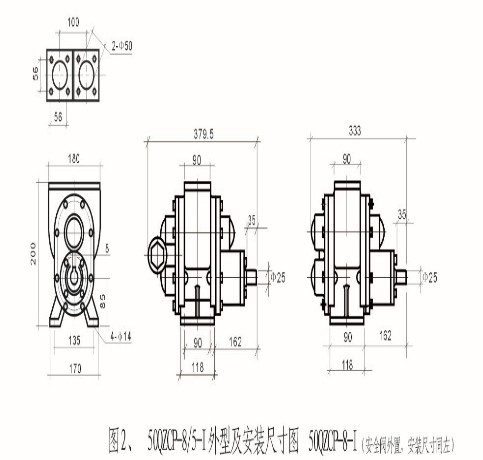

杭州威龍50QZCP-8/5齒輪泵安裝尺寸

三、結構特點：

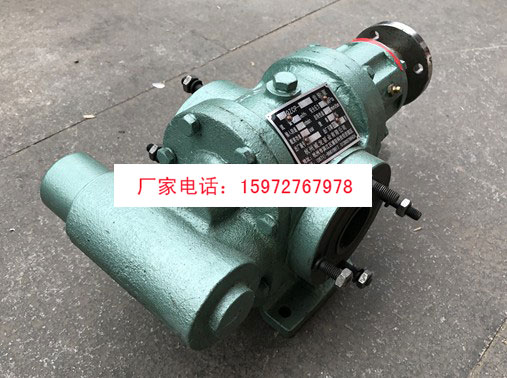

杭州威龍50QZCP-8/5齒輪泵圖片

QZCP、QZCL系列齒輪泵，主要由泵體、齒輪、泵蓋、軸承、機械密封及安全閥等部件組成。安裝尺寸見圖1、圖2、圖4.該泵拆卸、修理方便。QZCP、QZCL系列泵安全閥也可采用外置管路安全閥，見圖3，使輸送介質系統更穩定可靠。

四、工作原理：

QZCP、QZCL系列齒輪泵是一種容積泵，介質從吸入側(進口端)流入，其方向與齒輪旋轉方向相反，使兩個相互嚙合的齒輪齒槽充滿了介質，由于齒輪四周有泵體，泵蓋封閉，嚙合齒輪轉動時，介質就被帶往排出側(出口端)，并通過泵的出口強行排出，完成輸送介質的過程。QZCP、QZCL系列齒輪泵進口管路系統不得漏氣。

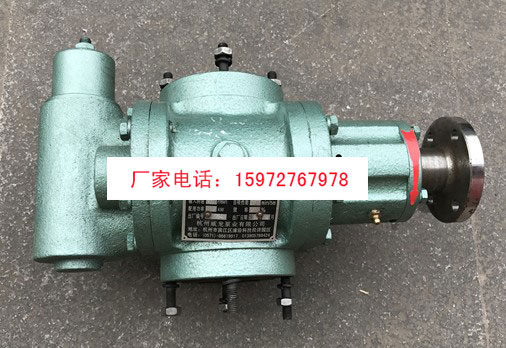

杭州威龍50QZCP-8/5齒輪泵圖片

五、裝配與拆卸：

QZCP、QZCL系列齒輪泵的裝配與拆卸簡便，結構可靠是此系列泵的特點。

1、旋下泵蓋螺栓即可將主動齒輪、輸入軸、機械密封、軸承與泵蓋1-A的組件及從動齒輪組件從泵體分離出來。

2、旋下軸承端蓋上螺栓、取力端蓋后，旋出輸入軸上鎖緊軸承的圓螺母取下止退墊圈，將主動齒輪和輸入軸組合與泵蓋分離。

3、主動齒輪和輸入軸組合與泵蓋1-A之間裝有機械密封，機械密封的靜環裝配在泵蓋1-A上，帶有彈簧的動環裝配在主動齒輪和輸入軸組合上，在組合與泵蓋分離時，輸入軸不能晃動，要平穩取出，切勿碰到靜環。靜環、動環材料硬度雖高耐磨，但很脆極易碰碎。

安裝時以相反順序進行，并請注意泵體端蓋與齒輪保持適當間隙。
