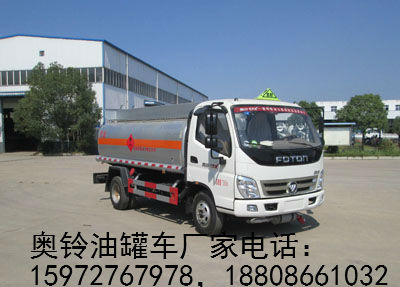

奧鈴油罐車圖片：
奧鈴油罐車底盤配置：
采用福田奧鈴底盤制作，底盤型號為：BJ1079VEJEA-FA，發動機型號為：ISF3.8s4R141，發動機馬力為：福田康明斯發動機140馬力，軸距為：3360MM，輪胎為：7.00R16鋼絲胎。
奧鈴油罐車上裝配置：
罐體容積5.3立方米 ,罐體外形尺寸(mm)長×長軸×短軸:4000(加油機倉長800)×1750×1150,配山東產名牌（齊魯）車載齒輪泵，此泵采用閥門轉換可以實現泵進泵出的功能、自流功能。泵進泵出口安裝在車身左側位置，所有出口為大梁下出油，出口箱帶箱鎖，采用2.5寸管道，所有球閥采用鋁合金2.5寸，出口法蘭盤為2.5寸。加裝一臺上海佰萊牌大流量加油機、配備15米自動回位加粗卷盤一套及加油槍兩把，罐體頂部中間位置安裝一套歐標罐蓋，罐體底部安裝一緊急切斷裝置（海底閥），罐體正后部右下方位置安裝一海底閥氣動開關。罐體兩側各配壹條鐵質炮筒及兩條卸油管并帶鋁合金快速接頭，兩只8㎏大滅火器裝于后尾大梁左右，標準工具箱一只，罐頂圍板內防滑踏網整鋪，罐頂左右安裝可舉升防護欄、在罐體正中水平位置加貼反光帶標識，罐體為銀色金屬漆，罐體后尾部安裝一塊鐵質安全告示牌，安全告示牌尺寸為500×800、所有出口均帶堵蓋。罐體嚴格按照公告尺寸制作，保證整車公告外型尺寸，其他均按照油罐車國家標準制作。
奧鈴油罐車參數：
【主要技術參數】
產品商標楚勝牌公告批次267
產品名稱 加油車產品型號 CSC5079GJYB型加油車 總質量(Kg)7360罐體容積(m3)4.79
額定載質量(Kg)3200,3265外形尺寸(mm)5990×2100×2500
整備質量(Kg)3965貨廂尺寸(mm)××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)3,2載質量利用系數
接近角/離去角(°)20/17前懸/后懸(mm)1120/1510
軸數2軸距(mm)3360
軸荷(Kg)2945/4415最高車速(Km/h)80
其它備注：1,運輸介質:汽油,類項號:第3類,密度700千克/立方米,罐體有效容積4.79立方米,罐體外形尺寸(長×寬×高)(mm) 4000(加油機倉長800)×1750×1150;加油機型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司(中山分公司),HS18012B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A,SK20QF-222A/鄭州三金石油設備制造有限公司,C220D1110F/正星科技有限公司。選裝上部折疊護欄及后部結構。2,側/后防護材料為Q235,側防護螺栓連接,后防護焊接,下邊緣離地高470mm,截面尺寸為280×50mm;3,僅選用子午胎,限速裝置,輔助制動裝置和前盤制動器的底盤;該車應裝具有衛星定位功能的行駛記錄儀;ABS型號/廠家:ECU:4460043200;電磁閥:4721950180/伯科汽車控制系統(中國)有限公司。
【底盤技術參數】
底盤型號BJ1079VEJEA-FA底盤名稱載貨汽車底盤
商標名稱福田牌生產企業北汽福田汽車股份有限公司
外形尺寸(mm)5950×1930,2035×2230輪胎數6
接近角/離去角(°)21/17輪胎規格7.00-16,7.00R16,7.50-16,7.50R16
鋼板彈簧片數3+1/6+7,7/4+5前輪距(mm)1530,1730
燃料種類柴油后輪距(mm)1485,1590
排放標準GB17691-2005國Ⅳ,GB3847-2005
發動機型號 發動機生產企業 排量(ml)功率(Kw)
ISF3.8s4R141北京福田康明斯發動機有限公司3760 105 |
