- 勾臂垃圾車
- 您現在所在位置：網站首頁>> > 產品中心 > 特種車系列 > 勾臂垃圾車
-

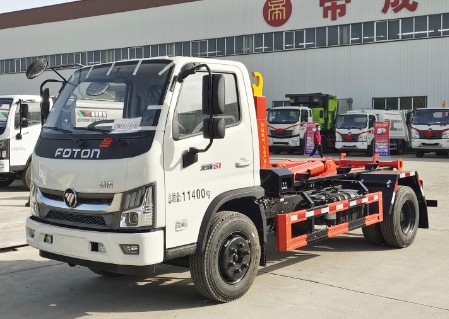

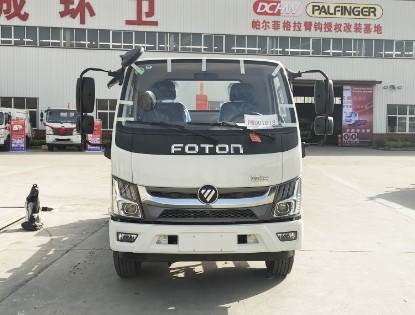

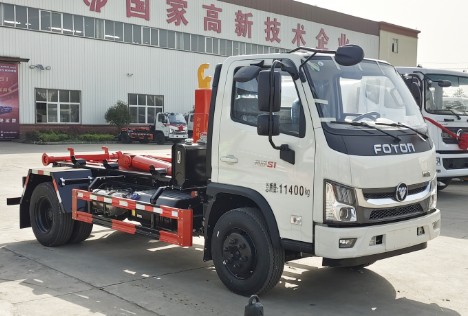

12噸福田金剛S1黃牌勾臂垃圾車
12噸福田金剛S1黃牌勾臂垃圾車
整車型號：帝王環衛牌HDW5113ZXXBJ6型車廂可卸式垃圾車
底盤配置：采用福田瑞沃 S1 單排低頂駕駛室，昆明云內動力 149 馬力發動機；8G45 變速箱（氣控取力速比 1.24，額定輸出扭矩 350N.m；取力旋向與一軸方向相反）；前橋 2.6T 工字梁（鼓式）；后橋 1088Z，速比 5.833；輪胎 235/75R17.5；標配多功能方向盤+巡航功能，電動門窗+遙控；選裝日間行車燈/空調/多媒體；
上裝配置：
1 拉臂機構：
由底架、翻轉架、拉臂鉤和鎖緊機構組成，可完成對密封式垃圾車廂的鉤裝、鉤卸和卸料作業。
2 液壓系統
該系統由液壓齒輪泵、多路閥、油缸等組成。通過該系統為拉臂機構提供液壓動力。
3 控制系統
通過多路閥手柄，控制相應的液壓執行元件工作，實現垃圾車作業時所需動作要求。
4 垃圾廂
為該車配備的垃圾箱為密閉式結構，車廂配有后門，打開后門，舉升車廂可用來卸垃圾。車廂后門配有優質密封條，能有效防止臟水外泄，消除二次污染，可選裝液壓鎖緊后門。
整車技術參數：
帝王環衛牌HDW5113ZXXBJ6型車廂可卸式垃圾車
【整車技術參數】
產品商標
帝王環衛牌
公告批次
370
產品名稱
車廂可卸式垃圾車
產品型號
HDW5113ZXXBJ6
總質量(Kg)
11400
罐體容積(m3)
額定載質量(Kg)
7200,7100,7000
外形尺寸
整備質量(Kg)
4070,4170,4270
貨廂尺寸
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
2
鞍座最大載質量(Kg)
接近角/離去角(°)
19/19,19/21
前懸/后懸
1140/1030,1140/1130
軸荷(Kg)
4000/7400
最高車速(Km/h)
107
備注
該車用于垃圾的收集清運,主要專用裝置為勾臂;ABS控制器型號為CM4XL-4S/4M,生產企業為廣州瑞立科密汽車電子股份有限公司;選裝鉤臂結構,選裝橫向鎖緊;選裝液壓油箱位置;選裝尾部結構;發動機/油耗值(L/100km)對應關系為:D25TCIF1/21.2;側,后防護材料均為Q235,連接方式均為焊接加螺栓連接,后部防護斷面尺寸:50×100,下邊緣離地高度400mm;該車型可選裝直接供電ETC車載裝置.
【底盤技術參數】
底盤型號
BJ1114VGJBA-01
底盤名稱
載貨汽車底盤
商標名稱
福田牌
生產企業
北汽福田汽車股份有限公司
軸數
2
輪胎數
6
軸距 (mm)
3360,3600
輪胎規格
235/75R17.5 16PR,245/70R17.5 18PR
鋼板彈簧片數
8/8+5,3/8+5
前輪距
1535,1605
燃料種類
柴油
后輪距
1552,1595
排放依據標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
D25TCIF1
D25Pro+
昆明云內動力股份有限公司
昆明云內動力股份有限公司
2499
2499
110
125
產品介紹：
車廂可卸載式垃圾車，又稱勾臂式垃圾車、套臂式垃圾車。該車廣泛適用與城市街道學校垃圾處理，整車性能穩定可靠，垃圾廂鉤裝、鉤卸操作安全省力，自卸垃圾輕便快捷，整車所配廂密封性好，能避免二次污染，完全符合城市環保要求。
車廂可卸式垃圾車采用全封閉式垃圾箱，并可被吊裝和卸離底盤。具有結構簡單，操縱方便靈活，安全可靠，機械化程度高等特點，因而使其具有較高的工作效率，同時可防止誤操作，避免事故發生，并可節省人力，減輕工作人員的勞動強度。由于它的特殊結構型式和工作方式，使其在裝車和運輸過程中能有效地避免二次污染及噪聲污染，對于保護環境極為有利，是一種新型垃圾收集和運輸車。
產品特點：1、外形高端大氣車廂可卸式垃圾車所匹配的垃圾箱為移動式水平垃圾箱，底部裝有四個腳輪及鎖緊裝置，前部設有吊環，可被吊裝或卸離車體。拉臂勾安裝在汽車底盤上，用于吊裝、卸離垃圾箱或傾卸垃圾。它主要由勾臂、勾臂架、副梁和液壓油缸等組成。副梁主要用于與底盤固定和支撐垃圾箱，并作為其它部分的安裝連接架。拉臂、勾臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾，液壓油缸為各動作的驅動部件。2、密閉性能好車廂可卸式垃圾車采用全封閉式垃圾箱，在裝車和運輸過程中能有效地避免二次污染及噪聲污染，對于保護環境極為有利，是一咱新型垃圾收集和運輸車。3、使用方便、操作簡單頂蓋系統能在較短的時間內正常打開和收起，貨物裝卸過程不受影響，由駕駛員一人即可完成車輛的所有操作流程。該車可將地下垃圾箱內的垃圾及垃圾箱一同拉至車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等。4、多種選擇、按需定制根據用戶需求對車廂可卸式環衛垃圾車密封蓋設計成兩側翻、折疊蓋、前滑蓋、全密封側開小門，同時所有的垃圾車后蓋均可設計為手動或液壓關閉。
注意事項：1.勾臂式垃圾車在裝載垃圾前，空載運轉達到6個標準氣壓時，才能掛上取力器(駕駛室內方向盤左下方)，檢查各部件有無泄漏或異常后，再按照操作指示牌指示位置進行操作。一般情況下，不要去調整調壓閥的壓力，車輛出廠前都已經調好。2.垃圾車廂內垃圾的重量不要超過車子所允許的范圍，否則，在裝箱時會造成壓力過大，液壓件損壞，輕者造成漏油、離合器皮輪打滑，嚴重的會造成離合器燒死。3.車廂可卸式垃圾車在裝箱工作前，要保證廂體的縱梁位于副大梁尾部輛滾輪之間，保證車輛縱向中心軸線與廂體縱向中心軸線重合，否則，應該調整車輛位置。4.車廂可卸式垃圾車在裝垃圾箱工作時，可根據車廂內收集垃圾的重量來適當加大油門，以便垃圾廂能順利的勾起實現裝箱。5、在結束作業時，應及時關閉電磁離合器開關，保證電磁離合器處于斷電狀態，特別要提醒的是在車子處于熄火時，更要將電磁離合器處理斷電狀態，否則造成電瓶電量大量消耗，導致虧電使車輛不能正常啟動。
